Ecoscandaglio EchoPilot

L'ecoscandaglio che guarda avanti

Cosa ne penserebbe di un ecoscandaglio che, invece di guardare solo sotto la barca, le mostrasse in tempo reale cosa si trova sott'acqua davanti alla prua?

Gli ecoscandagli verticali non indicano il fondale a prua della barca, ma la profondità con un ritardo che può arrivare fino a 16 secondi. A soli 5 nodi, significa leggere un dato riferito a circa 70 metri dietro l’imbarcazione.

Riteniamo invece molto più importante VEDERE IN TEMPO REALE cosa si trova davanti alla barca, non solo sotto, ne tantomeno dietro dietro.

Per questo da anni proponiamo il Sistema FLS (Forward Looking Sonar) della EchoPilot: il primo ecoscandaglio a visione frontale introdotto sul mercato già nel 1992, quando questa tecnologia era ancora confinata all’ambito militare.

FLS è un sistema unico e brevettato (diffidi dalle imitazioni).

A differenza dei sonar con trasduttori a schiera che costruiscono l’immagine progressivamente, FLS analizza l’intera vista in avanti più volte al secondo.

Se sul monitor compare un ostacolo a prua e si decide di virare, l’immagine si aggiorna immediatamente mostrando la nuova situazione reale davanti alla prua.

Il cuore del sistema è un microprocessore capace di elaborare 10 milioni di istruzioni al secondo, eseguendo circa 100.000 calcoli per ogni aggiornamento del display. Questo consente di filtrare i segnali “sporchi” e distinguere correttamente i dati sonar validi.

NUOVO MODELLO – FLS 3D – 30°

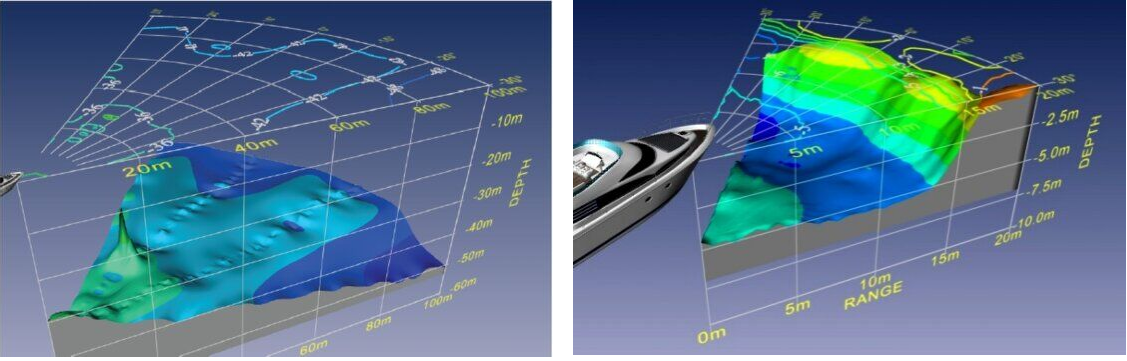

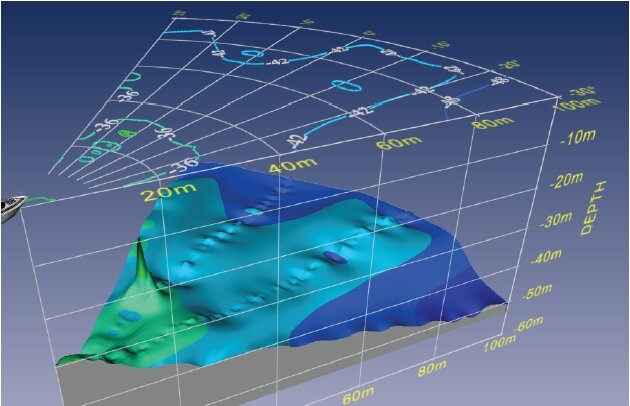

Sonar a visione frontale 3D dedicato allo yachting

FLS 3D – 30° rappresenta l’evoluzione più avanzata della tecnologia EchoPilot per la nautica da diporto.

È un ecoscandaglio a visione frontale tridimensionale con trasduttore singolo, progettato specificamente per yacht e imbarcazioni da diporto.
E' necessario quando si naviga in basse fondali o ci si sta addentrando in acque poco conosciute o non ben cartografate.

Effettua la scansione su:

piano orizzontale di 30°
piano verticale di 90°

La portata arriva fino a:

200 metri avanti
100 metri in profondità

Rapporto profondità/portata 20:1

Uno degli elementi chiave nei sonar forward-looking è il rapporto profondità/portata.

FLS 3D – 30° offre un eccezionale rapporto 20:1: con soli 5 metri d’acqua sotto la chiglia è possibile vedere fino a 100 metri davanti alla prua.

È attualmente il rapporto più elevato nella tecnologia dei sonar a visione frontale.

Average Forward Depth

Il sistema è dotato della nuova tecnologia “Average Forward Depth”, che indica la profondità media dell’acqua davanti all’imbarcazione sulla base delle rilevazioni sonar: è uno strumento estremamente utile perché fornisce un indice attendibile dell'andamento del fondale

Real-Time Forward Looking Sonar

Il display si aggiorna ogni secondo.
Anche durante una virata, il comandante ha sempre la visione in tempo reale del fondale e degli eventuali pericoli davanti alla prua. Questo vuol dire poter controllare il fondale davanti alla prua, anche in virata.

Integrazione elettronica

Il sistema può essere collegato a qualsiasi display di terze parti tramite uscita HDMI o VGA.

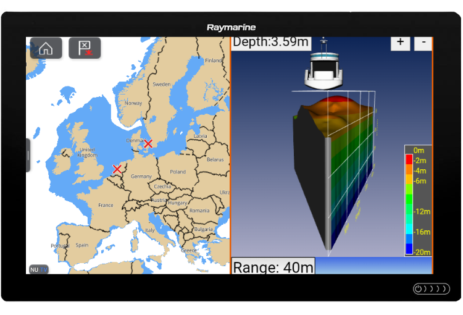

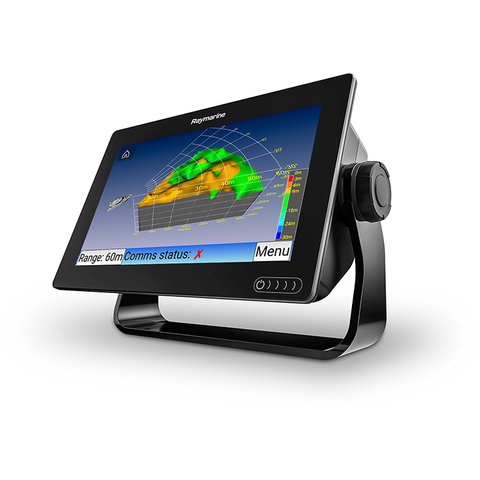

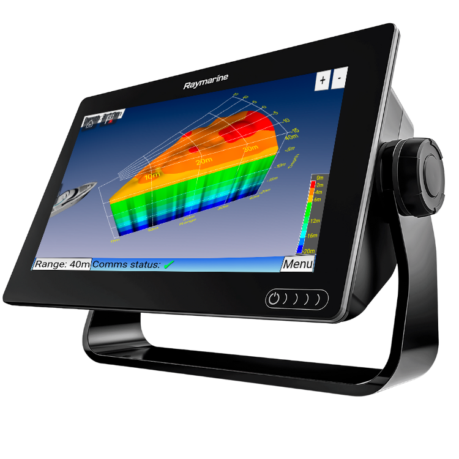

È inoltre integrabile direttamente con Raymarine Axiom tramite collegamento Raynet (RJ45–Raynet). Una volta connesso, la app EchoPilot compare sul display Axiom, consentendo:

visualizzazione in tempo reale del fondale

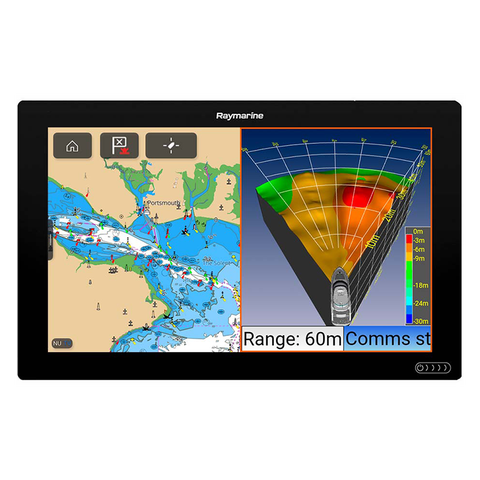

doppia schermata cartografia + sonar
rotazione 3D a 360° tramite touch
funzione zoom per analisi ravvicinata del profilo del fondale

Gamma EchoPilot 2D – Per la nautica da diporto

Accanto al nuovo 3D dedicato allo yachting, EchoPilot propone i consolidati sistemi 2D:

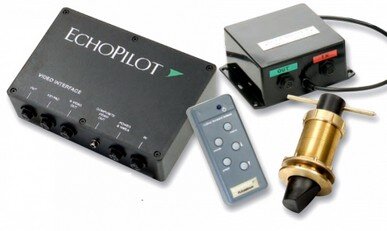

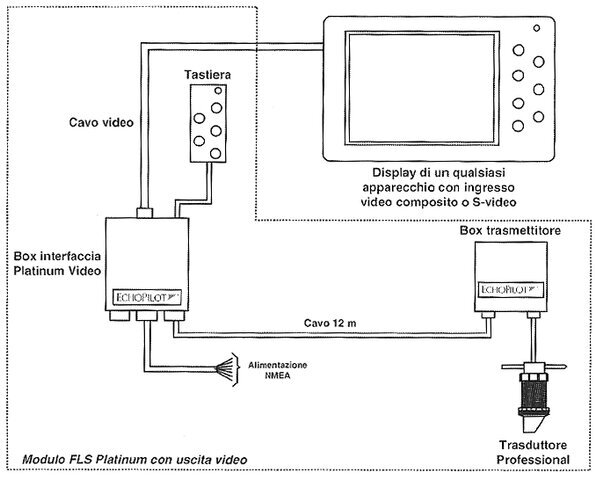

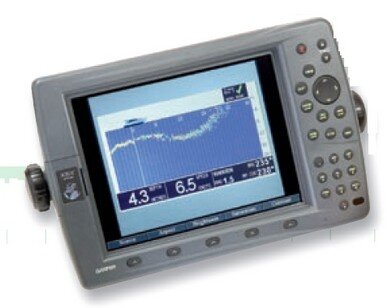

FLS Platinum Video: si integra con qualsiasi chartplotter o monitor con ingresso video composito o S-Video.

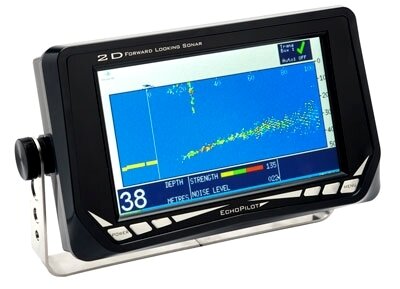

FLS 2D Professional Colour; sistema completo con display a colori da 7”.

Entrambe le versioni offrono la tipica scansione FLS su piano verticale di 90° davanti alla barca.

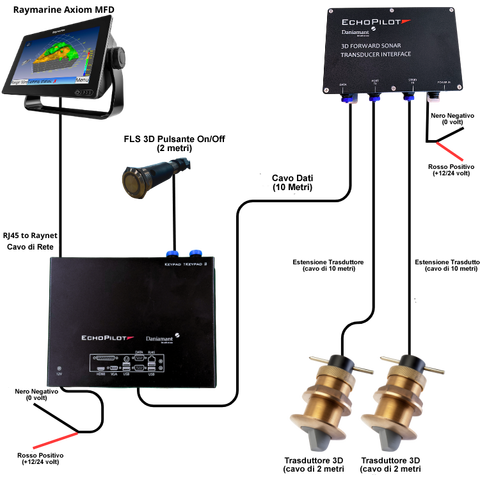

EchoPilot 3D Video – Per mega-yacht

La versione FLS 3D (Video) è indicata specificamente per mega-yacht e unità di grandi dimensioni in genere.

Si tratta della configurazione tridimensionale, dotata di due trasduttori, storicamente dedicata al segmento professionale e navale.

La portata effettiva varia in funzione della natura del fondale:

maggiore su roccia, banchine, barriere coralline
minore su sabbia o fango

Indicativamente: da 3 a 5 volte la profondità in condizioni normali ma fino a 8 volte la profondità se il fondale risale verso l’emersione (secca, costa)

Verdetto test comparativo Practicall Boat Owner - marzo 2016

EchoPilot è il sistema che aumenta la sicurezza attiva nella navigazione sotto-costa.
Per favore, non lo confonda con le imitazioni...

I video di EchoPilot:
